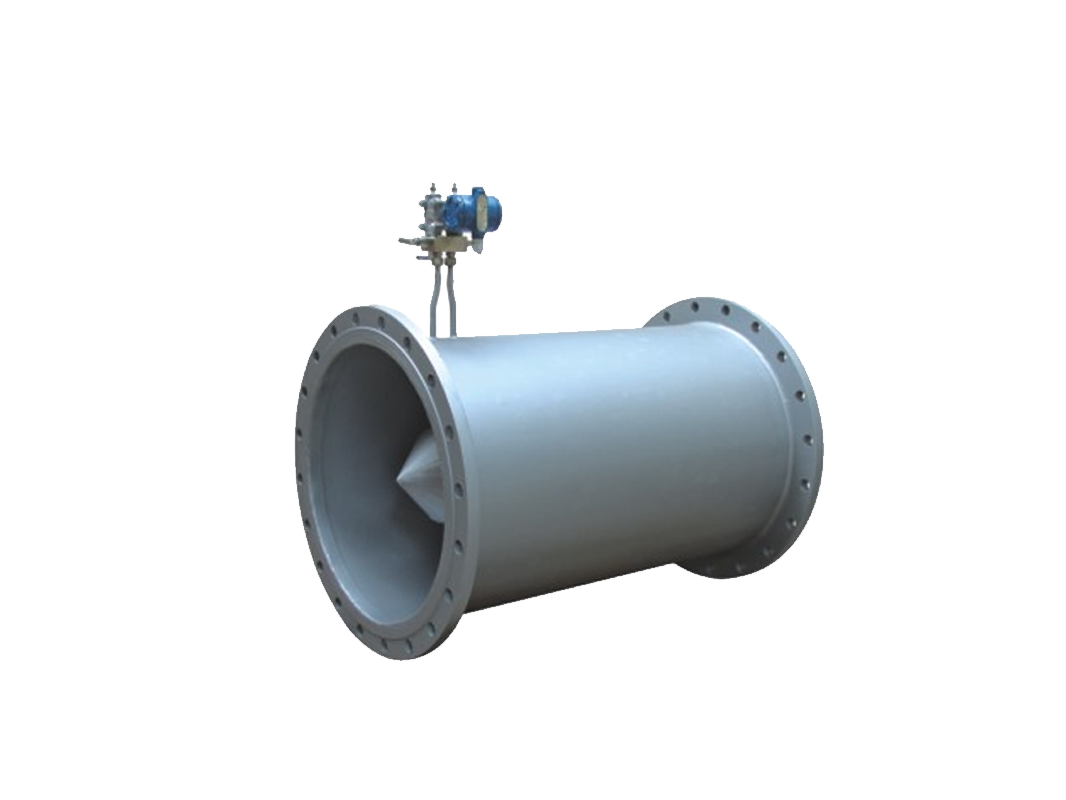

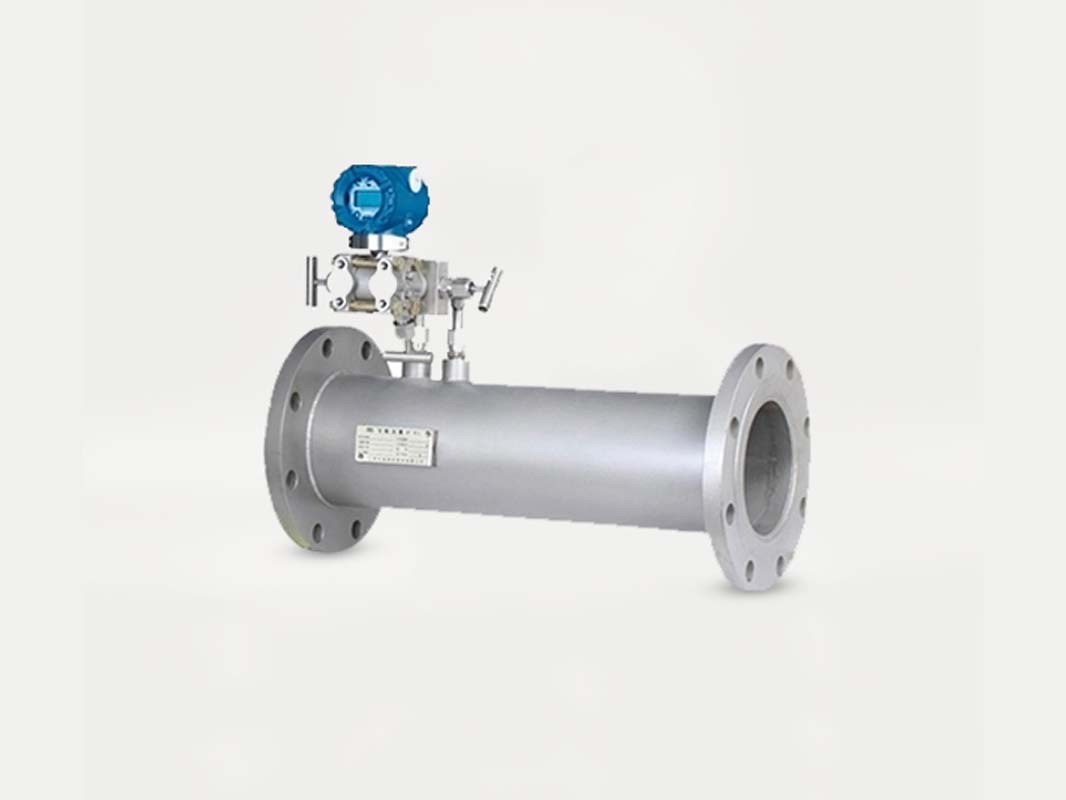

V型锥流量计

V型传感器是在测量管中安装与管道中心线同轴的V锥。该传感器的测量管和V锥是经过设计、精密加工的。流体在测量管内流经V锥时，在V锥前重新形成流态局部收缩，流速增大，静压下降，在V锥前后产生压差△P，在上游管壁(流体收缩前)处测得高压(静压)PH，在V锥朝下游断面的中心轴处开取压口去的低压PL(静压)

产品特点

     ■ 上下游直管段要求较短:上游直管段长度短为3D，( 在阀的下游安装要求3D)、下游直管段短长度≤3D。

     ■ 精确度: +0.5%;重复性是0.1%;量程比达到15 : 1。
     ■ 耐脏污、压损小。
     ■ 具有流动调整和对流体的混合作用。

     ■ 安装方便--是进行技术改造的理想流量计。
     ■ 免维护或工作量很小。

产品参数

产品应用

适用性很广，具体有煤气、天然气(包括含湿度5%以下)、各种碳氢化合物(包括含湿的HC气体)、各种稀有气体(氢、氦、氩、氧、氮等)、氯气、湿的氯化物气体、空气(包括含水、含SiO2粒子以及含其他悬浮物的空气)、烟道气、饱和蒸汽(含汽、水两相流)、过热蒸汽、水等。
